Емкость для хранения жидкостей NT11

Описание

Емкость для хранения жидкостей NT11 представляет собой вертикальный резервуар из нержавеющей стали для накопления, временного хранения и выдачи жидкой среды в составе производственного участка. В типовом исполнении предусмотрен объем 6 м3, материал корпуса AISI 304, габариты 1970 х 1970 х 4260 мм. Резервуар NT11 рассчитан на работу в составе технологической линии с подключением к трубопроводам, контролем уровня, организованным сливом и адаптацией под режим эксплуатации.

Применяется на пищевых, химических, агропромышленных и общепромышленных объектах, а также на участках водоподготовки и сервисных линиях. Назначение определяется типом жидкости, температурным режимом, требованиями к санитарной обработке, условиями площадки и способом включения в процесс. Используется как накопительный резервуар или промежуточный аппарат перед дозированием, подачей в линию либо циркуляцией через внешний контур.

Подбор параметров зависит не только от требуемого объема, но и от физических свойств продукта. Учитываются плотность, вязкость, наличие осадка, склонность к налипанию, температурная чувствительность и необходимость полной дренируемости.

Близкие по назначению решения представлены в общем разделе емкостей из нержавеющей стали.

Конструкция и принцип работы резервуара NT11

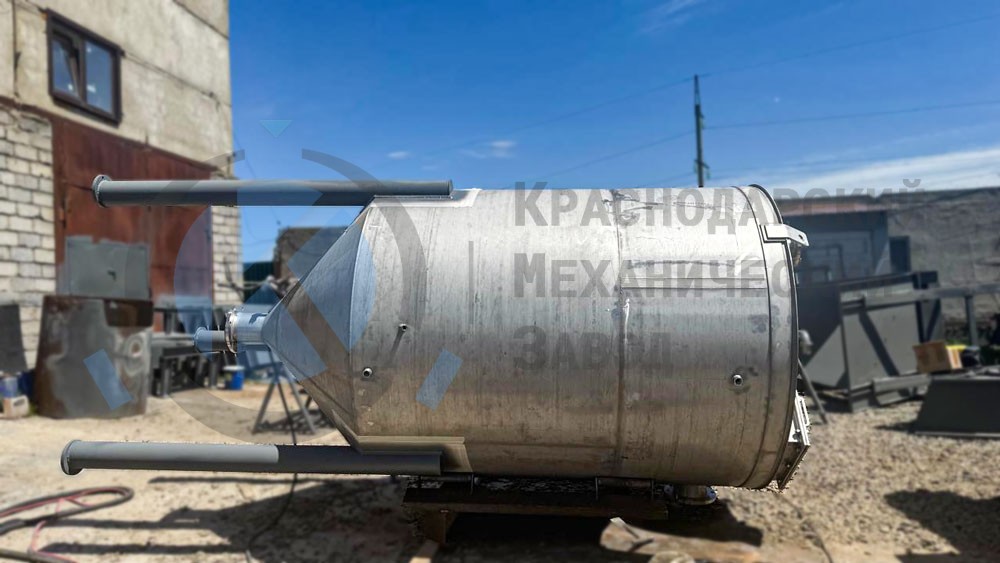

Емкость NT11 выполнена в вертикальном исполнении на опорных стойках. Корпус рассчитан на размещение жидкой среды в замкнутом объеме с подачей через верхние и боковые присоединения и отбором через нижнюю часть. Для типового исполнения предусмотрена цилиндрическая рабочая часть, верхняя крышка с набором патрубков, люк для обслуживания, нижняя конусная зона и присоединительные элементы под технологическую обвязку и контрольные устройства.

В состав конструкции входят:

• корпус из нержавеющей стали AISI 304;
• опорная система для установки на подготовленное основание;
• верхняя часть с технологическими патрубками;
• люк 500 х 500 для ревизии, мойки и обслуживания;
• фланцевые присоединения различных диаметров;
• нижняя коническая часть для направленного отвода содержимого;
• змеевик для работы в контуре теплообмена;
• бобышки под датчики и вспомогательную арматуру.

Коническая нижняя часть применяется для организованного схода жидкости к точке слива. Для сред с осадком, повышенной вязкостью или необходимостью полного опорожнения такая схема практичнее плоского дна. Ограничения связаны с характеристиками продукта: если среда густая, склонна к кристаллизации или содержит взвешенную фазу, дополнительно учитывают диаметр сливной линии, температуру в нижней зоне и периодичность промывки.

Принцип работы определяется схемой включения в процесс. Жидкость подается в рабочий объем через подводящие патрубки, накапливается в корпусе, затем отводится в линию самотеком или через насосное оборудование. При необходимости предусматривают контроль температуры, уровня, давления, а также циркуляцию по внешнему контуру. Наличие змеевика позволяет включать емкость в процесс, где требуется поддержание вязкости, ограничение охлаждения продукта или нагрев рабочей среды до заданного режима.

Для аппарата NT11 предусмотрены фланцевые и резьбовые присоединения под подключение трубопроводов, датчиков и арматуры. Такая компоновка удобна для производственных объектов, где резервуар является не изолированным аппаратом, а частью общей технологической системы.

Материалы, параметры и критерии подбора

Материал корпуса AISI 304 применяется для воды, пищевых жидкостей, моющих растворов и ряда технологических сред, где требуется коррозионная стойкость и чистая внутренняя поверхность. Исполнение из этой марки стали подходит для многих общепромышленных и санитарно ориентированных задач, однако окончательный выбор материала определяется химическим составом среды, температурой, концентрацией солей и режимом контакта. Для растворов с повышенным содержанием хлоридов, для агрессивной химии или нестандартных температурных режимов материал исполнения уточняют по ТЗ.

Подбор емкости выполняют по совокупности параметров. Объем является только исходной точкой. Для реальной эксплуатации учитывают:

• тип жидкости и ее химические свойства;
• рабочую температуру продукта и перепады температуры в цикле;
• необходимость нагрева, охлаждения или поддержания температуры;
• режим работы: периодический, буферный, непрерывный;
• наличие осадка, расслоения, налипания или вспенивания;
• требования к санитарной мойке и внутренней обработке поверхности;
• полезный объем, допустимую частоту заполнения и опорожнения;
• способ установки, высоту помещения, схему подвода трубопроводов и доступ к сервису.

Для данного исполнения дополнительно учитывают высоту 4260 мм и массу корпуса. Эти параметры влияют на фундамент, схему анкеровки, условия ввода в здание, высотные отметки обвязки и удобство обслуживания верхних присоединений. Если аппарат включается в автоматизированный участок, подбор также зависит от датчиков уровня, запорной арматуры, насосной группы и шкафов управления.

Давление, температурный режим и состав присоединений проверяют по реальной задаче. Для расчета обычно запрашиваем свойства хранимой жидкости, схему подключения, условия площадки и режим эксплуатации. Такой подход снижает риск несоответствия по материалу, обвязке и условиям работы до монтажа.

Эксплуатационные особенности, ограничения и обслуживание

Емкости для хранения жидкостей работают в разных условиях, в основном ограничения связаны не с геометрией корпуса, а с сочетанием среды, температуры и режима обслуживания. Для нейтральной жидкости при стабильной температуре требования к аппарату одни. Для вязкой, осадкообразующей или санитарно чувствительной жидкости набор условий становится шире.

Если продукт склонен к выпадению твердой фазы, подбор зависит от скорости опорожнения, температуры в нижней зоне, конфигурации слива и периодичности промывки. Для липких и вязких сред предусматривают решения, которые уменьшают застой, облегчают дренаж и упрощают мойку. Если среда изменяет вязкость при охлаждении, работа со змеевиком и теплоизоляцией становится частью основного технического задания.

Для пищевых и санитарных процессов учитывают доступность внутренней поверхности для мойки, конфигурацию люка, расположение патрубков, отсутствие труднодоступных зон и совместимость материалов с моющими растворами. Для химических участков определяющими становятся коррозионная стойкость, режим концентраций, температура и поведение продукта при простоях. При длительном хранении с остатками среды в нижней части требования к материалу и качеству дренажа возрастают.

Обслуживание емкости включает контроль сварных соединений, состояние присоединений, арматуры, уплотнений и опорной части. Для участка с интенсивной эксплуатацией также контролируют отсутствие деформаций, работу контрольно-измерительных приборов и состояние трубопроводной обвязки. Периодичность ревизии определяется отраслью, типом продукта и внутренним регламентом предприятия.

Для размещения на площадке учитывают:

• несущую способность основания с учетом заполненной емкости;
• высоту помещения или свободное пространство на открытой площадке;
• доступ к люку, датчикам и верхним патрубкам;
• возможность подключения трубопроводов без лишних переходов и перегибов;
• условия монтажа, строповки и сервисного доступа.

При необходимости корректируем схему патрубков, высоту опор, толщину металла, тип люка, состав арматуры, наличие площадок обслуживания, теплоизоляции и контрольно-измерительных элементов.

Где применяется емкость NT11 и с каким оборудованием ее интегрируют

Емкость такого класса применяется как самостоятельный резервуар или как промежуточный узел в составе производственной линии. Конкретная область применения определяется не только объемом, но и требованиями к чистоте среды, температуре, способу опорожнения и параметрам технологической обвязки.

Основные сферы применения

• пищевые производства - вода, сиропы, жидкие ингредиенты, сервисные растворы;
• молочные и перерабатывающие предприятия - вспомогательные жидкости и технологические контуры;
• участки водоподготовки - накопление, буферное хранение и подача в линию;
• агропромышленные объекты - жидкие добавки, промывочные и рабочие растворы;
• химические и общепромышленные участки - хранение технологических жидкостей с учетом коррозионной нагрузки.

Интеграция зависит от схемы процесса. Емкость может работать вместе с насосными станциями, дозирующими узлами, датчиками уровня, теплообменными контурами и шкафами управления. Если технологическая задача связана не только с хранением, но и с перемешиванием продукта, рассмотрите резервуары с мешалками и перемешивающими устройствами. Для задач накопления технологической и питьевой воды на производственных объектах применяются также резервуары для воды подземного и наземного исполнения.

Подбор интеграции выполняют по точкам подключения, требуемому напору, допустимой скорости слива, схеме автоматизации и режиму санитарной обработки. Для буферных участков важна стабильная работа на циклическом заполнении и опорожнении. Для расходных емкостей в составе линии важнее согласование по датчикам, переливу, аварийному уровню и логике включения насосного оборудования.

Практическое применение емкости NT11 для хранения жидкостей

Краснодарский край, переработка пищевого сырья

На участке требовалась буферная емкость для теплого технологического раствора с циклической подачей в линию. Объем подбирался в диапазоне 5-6 м3, рабочая температура поддерживалась на уровне, исключающем рост вязкости и выпадение осадка. Для таких условий важны нержавеющий корпус, нижняя коническая часть, ревизионный люк и возможность включения теплообменного контура. По итогам была собрана схема с устойчивым опорожнением, удобной мойкой и подключением к действующей обвязке без сложной реконструкции участка.

Республика Татарстан, участок водоподготовки

Для производственного объекта требовался резервуар под накопление подготовленной воды с последующей подачей на несколько точек потребления. Определяющими параметрами стали объем около 6 м3, санитарная совместимость материала, доступ к сервису и компоновка в помещении с ограничением по проходам. Подбор выполнялся по габаритам, высотным отметкам трубопроводов, полной нагрузке на основание и режиму санитарной промывки. В результате был выбран вертикальная вариант с набором присоединений под существующую схему подачи.

Свердловская область, химический вспомогательный участок

На объекте требовалась расходная емкость под рабочий раствор, свойства которого менялись при охлаждении. Основная техническая задача состояла в том, чтобы сохранить текучесть состава и обеспечить надежный нижний слив без остаточных зон. Для такого режима учитывались теплообмен через змеевик, конфигурация сливной части, диаметр присоединений и удобство обслуживания через люк. По результату была получена емкость, пригодная для включения в действующую линию с контролем температуры и штатной ревизией.

Для всех подобных сценариев общим остается одно условие: оборудование подбирается после анализа среды, режима работы, условий площадки и требований к обвязке. Один и тот же базовый объем может потребовать разного исполнения по патрубкам, опорам, материалу, арматуре и набору контрольно-измерительных устройств.

Что требуется для расчета и заказа емкости NT11

Для расчета емкости достаточно исходных данных по продукту и условиям эксплуатации. Конфигурация определяется по рабочей среде, температуре, способу подключения и ограничениям площадки.

Для оперативного расчета стоимости и характеристик емкости, помимо чертежа, ТЗ или параметров вещества, по возможности пришлите:

• наименование и свойства жидкости;
• требуемый объем и режим заполнения;
• рабочую температуру и условия окружающей среды;
• наличие осадка, вязкости, налипания или санитарных требований;
• схему подвода и отвода трубопроводов;
• необходимость змеевика, теплоизоляции, датчиков и арматуры;
• условия размещения, высотные ограничения и параметры основания;
• требования к мойке, ревизии и периодичности обслуживания.

Это упростит согласование параметров до запуска в производство и ускорит исполнение под конкретный участок и процесс, что снизит риск доработок после поставки.
